拡幅計算

説明

拡幅計算をします。

概略図

操作手順

  1. 始点を指示します。
  2. 通過点を指示します。
     右クリックで (3) に進みます。

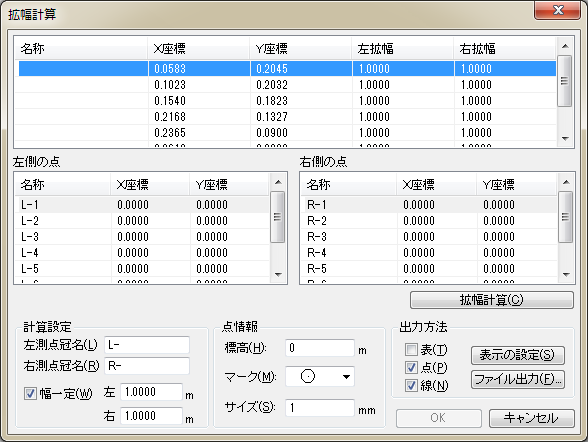

  3. 計算項目を入力し、計算します。【ダイアログ】
     最上表には、(1)~(2)で指示した座標が一覧表示されています。
     左・右測点冠名に入力した文字がそれぞれの測点名称になります。
     幅を一定に拡幅する場合は、チェックを入れ、左・右の幅を入力します。
     それぞれの測点で拡幅値が変わる場合は、チェックをはずし、最上表の拡幅値欄をダブルクリックして、入力します。
     すべての条件指定後、[拡幅計算] を押して、計算します。
     出力するものを選択し、[OK] を押します。
  4. 表を作図する場合は、続けて配置位置を指示します。
